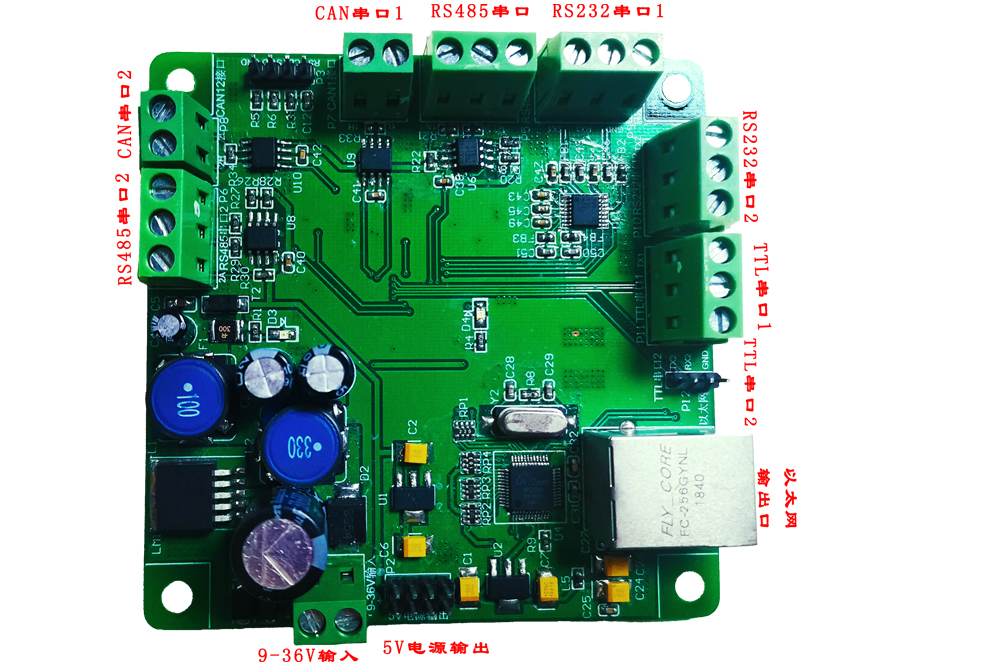

通讯转接模块
采用8路独立socket服务器通讯方式，集多种通讯协议于一体，设计防反接、防浪涌超压、防雷防静电保护，方便实用。使用嵌入式处理器可将CAN通讯协议数据、RS232通讯协议数据、RS485通讯协议数据以及TTL串口通迅数据实时透传到以太网接口的信号转接板，并采用TCP/IP Socket方式与外设通迅，减少与外设连接的线缆。可应用于自动驾驶车载系统、AGV底盘控制以及工业通讯领域。
产品特点
- 采用8路独立socket服务器通讯方式，每一个socket对应一路通信接口，通讯数据相互隔离，互不影响。
- 采用嵌入式处理器内部自带的外设通讯单元实现对外部数据的透传，提高硬件电路的可靠性。
- 供电接口采用防反接及浪涌超压保护设计。
- 所有信号接口均有防雷防静电设计。
- 各通讯接口波特率可自由配置，通讯适应性强。
- 独立看门狗设计，确保板卡长期运行稳定。
产品指标
|
参数 |
|
|
输入信号 |
CAN、RS485、RS232/TTL |
|
输出信号 |
Ethernet |
|
CAN频率 |
≤1MHz |
|
RS232频率 |
≤1MHz |
|
RS485频率 |
≤16MHz |
|
Ethernet频率 |
≤36Mhz |
|
负载电阻 |
CAN和RS485默认120Ω匹配电阻 |
|
工作电压 |
DC9V~36V |
|
额定功率 |
≤3W |
|
规格尺寸 |
90mm*90mm*24.6mm |
|
工作温度 |
-40℃~85℃ |
|
储存温度 |
-40℃~85℃ |
|
湿度条件 |
RH<95%，无凝露 |
